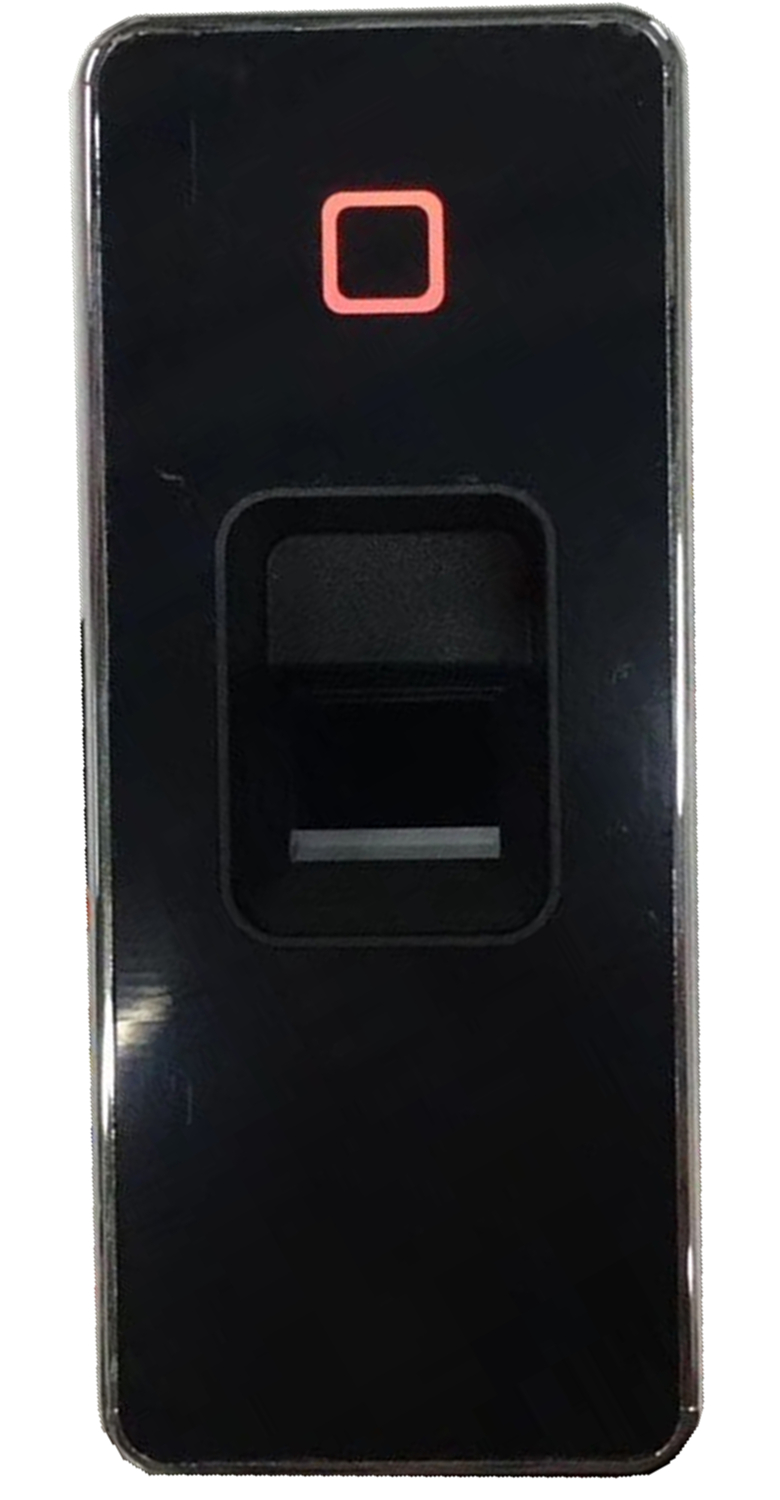

电梯指纹分层控制器ZP-IDK22

发布者:智攀科技ZHIPANKEJI    发布时间:2019-07-02 17:26    浏览量:


电梯智能梯控系统

型号:ZP-IC/ID   制造编号:ZP-IDK22
电梯指纹分层控制系统 8F / 16F
电气参数:(外观尺寸:110×45×28mm
分层主板尺寸: 8路:90 * 79 * 21mm     16路:140 * 102 * 21mm
工作电压 DC12V
智攀科技电梯智能梯控系统
控制方式:读卡/指纹
安装位置:外呼或操纵箱
安装方式:开孔或外挂
发卡方式:管理卡或加遥控器
删卡方式: 管理卡或加遥控器
工作电流 60mA-80mA
读卡距离 5-15mm
工作温度 40-60℃
用户容量 500张卡(200个指纹)
支持卡片类型 ID卡  口   指纹   口
控制电梯楼层 全控/单控   不分层控制

8路控制接线图


16路控制接线图




按*管理密码8#,嘀声进入系统,按3(绿灯亮),按255#(红灯亮)
                  退出,按*键,红灯慢闪
电梯指纹读卡器管理说明书:
(正常待机时:红灯慢闪;   报警时光敏动作:指纹灯快闪与急鸣)
        注:解除报警:读有效卡或按有效指纹

一,先在读头上增加好指纹,并确认通过:
使用(指纹管理卡),(删除卡)增加用户操作步骤:
1、增加用户时:(指纹管理卡)
    A: 刷一次“指纹管理卡”,红闪指示灯变绿;
    B:连续需要增加(指纹)每个按2次; (按1次嘀声,按第2次嘀2声成功)
                  用户增加完后,再刷一下“增加卡”,自动完成退出。
2、删除用户时:(删除卡)   刷一次“删除卡”,
       连续按需要删除的(指纹)每个按2次; (按1次嘀声,按第2次嘀2声成功)
         用户删除完后,再刷一下“删除卡”,自动完成退出。
电梯智能梯控系统
型号:ZP-IC/ID   制造编号:ZP-IDK22
使用遥控器实现增加用户和删除用户功能
遥控进入管理员操作状态: 按*888 888#,嘀声进入系统
进入管理员操作状态后,可操作以下菜单功能:
0菜单,修改管理员密码(按*888 888#进入状态后)
   按0 键,新密码# 重复新密码#,按*退出操作。
             注:密码为6-8位数,请记住并保密好。
1菜单,增加用户(按*888 888#进入状态后)
    一步骤:快速增加用户
   按1 键,连续按需要增加的每个(指纹)按2次
                           按*退出操作。
      二步骤:指定用户编号(指纹编号3-200),(卡编号1001-1500)
   按1 键,用户编号# 按 每个(指纹)按2次
                            按*退出操作。
2菜单,删除用户(按*888 888#进入状态后)
    一步骤:快速删除用户
   按2 键,连续按需要删除的 每个(指纹)按1次
                            按*退出操作。
      二步骤:指定用户编号(指纹编号3-200),(卡编号1001-1500)
   按2 键,用户编号1# ,用户编号2# 。。。。。。用户编号1500# ,
                            按*退出操作。
      三步骤:全部删除所有用户(不包含管理员)
            按2 键, 0000 #  (此功能要慎重使用)
                            按*退出操作。
5菜单,继电器闭合时间(按*888 888#进入状态后)
             按5 键, 1-99 #  (时间为1-99秒,出厂默认为5秒)
                            按*退出操作。




二,录入用户(指纹/用户卡)分层控制操作步骤:
登入用户卡增加用户卡 (注:要记好每一张卡的卡号与使用人,防遗失后方便删除)
注册授权用户卡,连续按123 三个步骤操作
   1). 将登入卡靠近感应区,听到短鸣五声提示音进入添加卡状态;
  2). 拿楼层卡(1 - 16#) 去刷卡,(授权单层卡刷单个数字,授权多层卡刷多个数字);
  3). 读完楼层卡后拿所有要进行授权的用户卡依次读卡
                读完后,不读卡,等待十秒钟后,系统长响一声音,退出添加状态。
  不用断电重启机子,机子自动恢复正常状态,可以正常读卡使用。
如果授权时要更改所授权的用户卡所能到达的楼层权限,
再次读一读登入卡,然后读楼层卡,再依次读要授权的用户卡。
 注:楼层卡是1#~8#卡,对应的是1楼,2楼…8楼
在读了登入卡后,读哪一楼的楼层卡
(可以读多张楼层卡,此时接下来要授权的用户卡就可以有权限到达对应的那几个楼层),
用户就有权限到达哪一层楼的权限,读了楼层卡后就可以读用户卡了。
4删除用户卡
(待要删除的用户卡未丢失的情况下)
   1)将删除卡靠近感应区,听到嘀嘀嘀3声提示音进入删卡状态;
   2)读入要删除的用户卡。
(待要删除已丢失的用户卡,通过记录的卡号删除)
   1)将删除卡靠近感应区,听到嘀嘀嘀3声提示音进入删卡状态;
   2)用0 # — 9# 当数字键输入卡号,删除已遗失的用户卡。
                                不读卡后10秒(嘀3声后)自动退出。

   板子上接口说明:
      K33:用于直达功能公共输出。即如果某张用户卡只有单楼层权限的,
一读卡,在开放对应的楼层的同时,K33也有输出动作。
      Time闭合此针,继电器动作时间为10秒(或由密码读头设定的时间),断开时是5秒。
注:建议使用稳定的DC12V供电,电流2A或以上。
