电梯智能分层控制产品

电梯指纹门禁控制器ZP-ID8F-9N

发布者:admin    发布时间:2020-03-24 02:34:34    浏览量:1313


轿内安装后的实样效果图:




电梯智能梯控系统
型号:ZP-IC/ID  制造编号:ZP-ID1T-9N

产品参数:(外观尺寸:86×86×20mm
工作电压 DC12V
智攀科技电梯智能梯控系统
控制方式:读卡/指纹/密码
安装位置:外呼或操纵箱
安装方式:免开内装或加外壳外挂
操作方式:管理卡+键盘功能

工作电流 35mA
读卡距离 5-15cm
工作温度 0-60℃
用户容量 6800张卡(793个指纹)
支持卡片类型 ID卡口IC卡口 指纹口
控制电梯楼层 全控/单控   分层控制



12V输出接线示意图.(门禁)
 J1: 为接酒店锁专用接口
J2:  1.()12V  2.()GND  3.() D0韦根输出 4.(绿) D1韦根输出  5.()NC为常闭输出
6.()COM为公共端  7.()NO为常输出  8.()BTN-接出门按钮
9.()BTN+接出门按钮 (按钮门禁电源PUSH与GND)  10.()BELL+接门铃  11.()BELL-接门铃
J3外接韦根读卡器接口: 1.()12V  2.()GND  3.() D0韦根输入 4.(绿) D1韦根输入


产品端子示意图

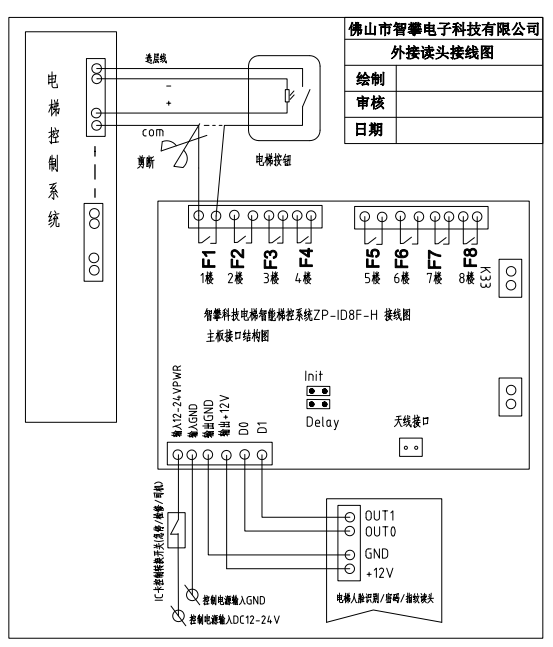

设备与主板接线原理图


一:智能梯控系统进入编程方法:
按“﹡”号键一次,蜂鸣器鸣一声(R+ 亮红灯,键盘灯亮蓝)
输入六位编程密码:88 88 88后嘀声(R+ 亮绿灯,键盘灯灭)进入编程模式成功。
    ﹙默认编程密码是88 88 88﹚
二:参数的数字功能表如下:
A、基本设置步骤:﹙安装好设备后,请自行修改编程密码﹚
“0”号键:修改编程密码
 进入编程模式:按“﹡”键,输入88 88 88后嘀声(R+ 亮绿灯,键盘灯灭)
  按“0”号键后输入(6位数密码)重复输入(6位数密码)(R+ 亮红灯)修改成功。
                        特别注意:修改好的编程密码必须谨记!!!
“2”号键:设置开门时间键
 进入编程模式:按“﹡”键,输入88 88 88后嘀声(R+ 亮绿灯,键盘灯灭)
按“2”号键后输入2位开门时间﹙如05表示开门时间是5秒﹚蜂鸣器鸣两声,开门时间设置成功
操作完成后按#键返回正常使用状态。


新的设备或初始化后的设备:必须修改以下为(门禁模式)ID/IC/酒店卡有效:
进入编程模式:按“﹡”键,输入88 88 88后嘀声(R+ 亮绿灯,键盘灯灭)
      按951  (TEMIC 门禁模式)
      按961  (Mifare  门禁模式)


B、增加和修改密码步骤:
“4”号键:修改开门密码键
开门密码:不管系统在刷卡开门模式和刷卡加密码开门模式,只要直接输入开门密码都能开门(开门密码默认是123456)。
 进入编程模式:按“﹡”键,输入88 88 88后嘀声(R+ 亮绿灯,键盘灯灭)
按“4”号键输入用户的新的开门密码﹙如123456﹚输入的两次一样的密码,蜂鸣器鸣两声,修改开门密码成功
操作完成后按#键返回正常使用状态。

C、增加和删除用户步骤:
“6”号键:进行批量加卡键
进入编程模式:按“﹡”键,输入88 88 88后嘀声(R+ 亮绿灯,键盘灯灭)
按“6”号键进行批量加卡:设置为卡开门时连续将需要输入的卡片直接刷成添加,OK灯亮一下蜂鸣器鸣两声,表示添加成功;
操作完成后按#键返回正常使用状态。
“7”号键:删除用户卡
进入编程模式:按“﹡”键,输入88 88 88后嘀声(R+ 亮绿灯,键盘灯灭)
 按“7”号键取消一张卡或多张卡:将需要取消的卡片刷一次或输入需要取消卡片的卡号即可
                  操作完成后按#键返回正常使用状态。


指纹设备操作注意事项
用户录入指纹注意事项:推荐使用(食指 ,中指 ,无名指)
1,正确的手指按压方法示意图:平压与对正采集窗口



2, 常见错误的手指按压方法示意图:  请特别注意



D、增加和删除指纹步骤:
“88”号键:注册指纹用户与删除指纹用户
1、增加指纹用户
进入编程模式:按“﹡”键,输入88 88 88后嘀声(R+亮绿灯,键盘灯灭)
“883”,听到“请输入用户编号”,输入一个三位数的工号(001-999任意选择一个),然后按压指纹,“嘟”一声后取开指纹,连续按压3次直至“嘟嘟”两声后,系统发出“注册成功”声音,按“#”键确认,则增加指纹成功。
2、删除指纹用户
进入编程模式:按“﹡”键,输入88 88 88后嘀声(R+亮绿灯,键盘灯灭)
“884”, 听到“请输入用户编号”,输入三位需要删除的指纹用户编号,”嘟嘟”两声,绿灯快闪两下,语音提示删除指纹用户成功后,按#退出设置。

3、指纹初始化设置(删除所有指纹用户请谨慎使用):
      进入编程模式:按“﹡”键,输入88 88 88后嘀声(R+亮绿灯,键盘灯灭)
按“889”,系统发出“所有指纹用户删除成功”,按“#”退出设置。

三.设备格式化操作(慎重操作此项)
1. 恢复门禁模式出厂设置:先进入编程模式后,按“896”门禁模式所有的设置回到出厂设置。
(注:恢复门禁模式出厂设置只恢复门禁模式出厂设置,酒店及指纹需要单独初始化操作.系统一体化但互不影响)
2. 恢复出厂设置:先进入编程模式后,按“897”所有的设置回到出厂设置。
(注意: 所有设置回到出厂设置)




电梯智能梯控系统
型号:ZP-IC/ID   制造编号: ZP-ID8F-9N  /  ZP-ID8F-9N

产品参数:(主板尺寸95*55*15mm)
工作电压 DC12-24V
智攀科技电梯智能梯控系统
控制方式:读卡/指纹/密码
安装位置:外呼或操纵箱
安装方式:免开内装或加外壳外挂
操作方式:管理卡+键盘功能

工作电流 3-5A
读卡距离 5-15mm
工作温度 0-60℃
用户容量 6800张卡(793个指纹)
支持卡片类型 ID卡口IC卡口 指纹口
控制电梯楼层 8路分层控制、全控

智能管理卡说明:
8路通过(增加卡,1#、2#、3#、4#、5#、6#、7#、8#)进行分层管理
    16路的通过(增加卡,1#、2#。。。。。。16#)进行分层管理

一:注册授权用户分层时连续按1,2,3三个步骤操作

1)将 管理卡 靠近感应区,听到嘀嘀5声提示音进入添加卡状态;
2)读入楼层卡(1 -8# 分别代表1-8楼的楼层开放);
3)读入要增加的用户(指纹 或 用户卡 或 密码),多个连续读入。
     (备注:密码只能设置一个:做分层或总控都可以)
                         操作,停10秒(嘀3声后)自动退出。

 注:楼层卡是1~8张,对应的是1楼,2楼…8楼。
在读了管理卡后,用户权限要设定那个楼层的,读哪一楼的楼层卡(多个楼层以,可以读多张楼层卡),读了楼层卡后就可以读用户卡了。

示例:我要设10个用户卡可到达2楼和3楼
1)将 管理卡 靠近感应区,听到嘀嘀5声提示音进入添加卡状态;
2)读入 2# 、3# 楼层卡;
3)读入要增加的10个用户。
                         操作,停10秒(嘀3声后)自动退出。
退出加卡状态后,拿用户卡测试读一下,试试2楼3楼是否可以呼叫电梯。
