密码刷卡ZP-IDK17控制系统

发布者：admin 发布时间：2019-07-02 09:19:39 浏览量：3061

电梯智能梯控系统
型号:ZP-IC/ID 制造编号：ZP-IDK17

电气参数：（产品外尺寸86*86*20mm）

工作电压	DC12V	智攀科技电梯智能梯控系统控制方式:读卡/密码安装位置:外呼或操纵箱安装方式:免开内装或加外壳外挂发卡方式:管理卡或密码删卡方式: 管理卡或加密码
工作电流	60mA-80mA
读卡距离	5-15mm
工作温度	40-60℃
用户容量	2000张卡（1个密码）
支持卡片类型	ID卡口口
控制电梯楼层	全控/单控不分层控制

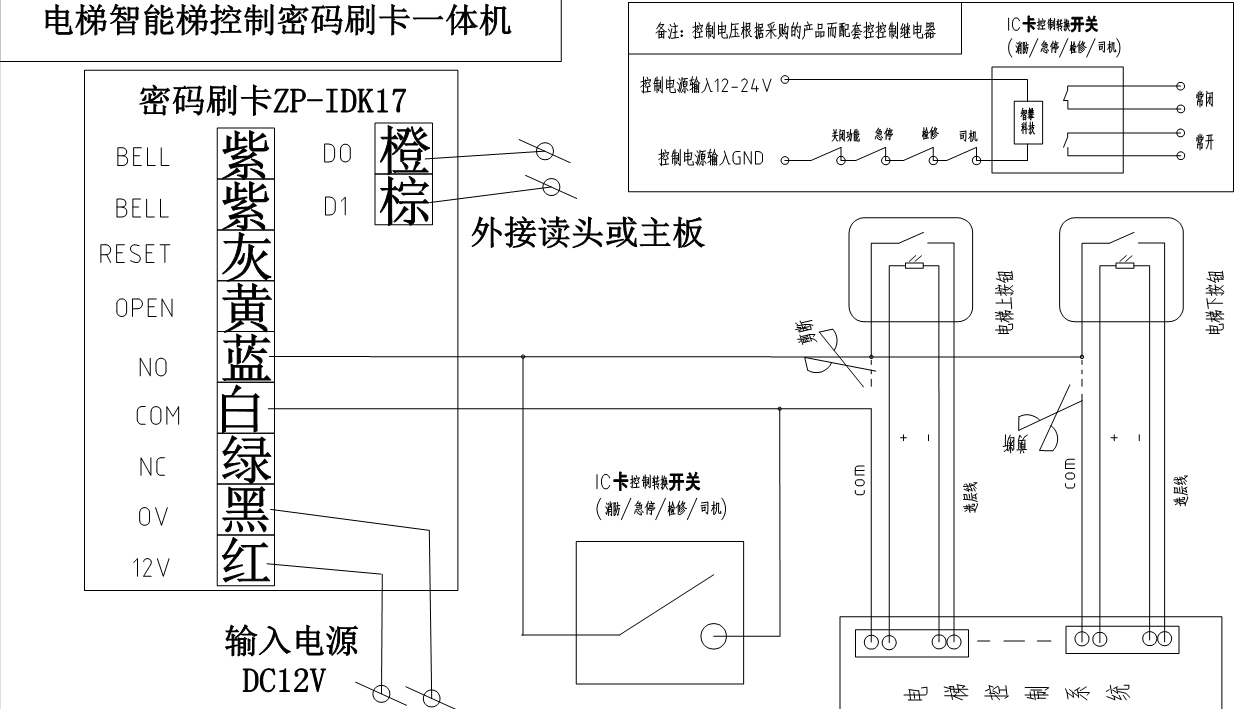

接线端子说明：
J1端子线

7P + 2P（9P）			2P
颜色	接线	说明	颜色	接线	说明
红色	+12V	12V电源输入	橙	DO	外接Wiegand(定制机）
黑色	GND	负线电源输入	棕	D1	外接Wiegand(定制机）
绿色	NC	继电器常闭端
白色	COM	继电器公用端
蓝色	NO	继电器常开端
黄色	POEN	开门按钮
橙/灰	RESET	复位
紫色	BELL	铃键
紫色	BELL	铃键

电梯智能门禁一体�**刂破�

ZP-IDK17说明书

设置及使用方法：
1、  初始密码：用户编程密码为123456，注册卡使用密码888888，（卡+密码模式时，需输入的初始密码）。
2、  进入编程状态：按“# # # #” →“编程密码”→“#”进入编程状态；
3、  退出编程模式：按“*”键即可。

红灯亮为待机状态，进入编程状态的功能设置：
按# # # # 亮绿灯 →输入“编程密码”绿灯闪，进入编程状态；

菜单0功能，修改编程密码
按0输入新密码 # 重复新密码 #
注：密码为四到六位数字。（若两次密码输入不一致，则自动跳到编程主菜单，需重新输入0~8键继续功能设置）

菜单1功能，批量增加用户卡：
按1 读卡继续读卡增加完按 # 完成（则自动跳到编程主菜单）。
注：刷卡时听到滴滴两声时表示已经增加上去，听到长鸣一声表示该卡为合法卡。

菜单1功能，批量增加用户密码：
按1输入4~6位密码 # 继续输入4~6位密码#（则自动跳到编程主菜单）。
注：输入密码后按“#”听到滴滴声时表示密码已经增加上去，听到长鸣一声表示该密码已经注册。

菜单2功能，单一增加用户卡：
按2  读卡输入该卡代码    #
注：在刷完一张卡后如果听到一声长响表示该卡已注册卡，请刷一张卡；如果听到滴滴两声，则可以输入此卡相应的代码，卡的代码为0001~9999不可重复的四位数，如果听到一声长响，表示为（已注册的代码或代码不足四位），需重新输入代码，直到再听到滴滴两声，则表示注册完一张卡，可以继续（读卡+代码）注册下一张卡，直到全部单一增加完成后按#键（自动跳到编程菜单）。

菜单3功能，删除用户卡：按“3”进入下一级子菜单。（三种方法）
           再按0刷卡（可连续刷卡刷除）刷完后按 #
                                      自动跳到上一级子菜单表示刷卡删除
           再按1 输入卡编号（可连续按编号删除）输完后按 #
                                      自动跳到上一级子菜单表示按编号删除
           再按2 9999 输完后按 #
                                      自动跳到上一级子菜单表示全部删除
           再按3输入卡片上“前十位卡号” 输完按#（嘀嘀两声响）
                                      自动跳到上一级子菜单表示按卡号删除卡

再按3输入“批量增加的用户密码” 输完按#（嘀嘀两声响）
                                      自动跳到上一级子菜单表示按卡号删除卡
    注：如果输入的不是0,1,2,3这几个数字或刷的卡不是已存的合法用户卡或输入的卡编号不存在，蜂鸣器长鸣一声提醒，请重新操作。

菜单4功能，设置开门模式：按“4”进入下一级子菜单。（有三种模式）
              再按0#  表示刷卡或密码开门（默认为出厂设置）
              再按1# 表示刷卡+密码开门
              再按2#  表示密码开门（屏蔽读卡）
注：如果输入的不是0,1，2这几个数蜂鸣器长鸣一声提醒，请重新操作。

菜单5功能，设置开门时间：按“5 ” XX #
注：XX为00到99，单位秒，出厂设置为3秒。
菜单6功能，设置开门密码：（出厂设置开门密码为空）
按6 0  新密码 #新密码# 设置公用的唯一密码，此密码即可直接开门
                                        注：新密码为4-6位任意数字
按6 1原密码# 新密码 #新密码# 修改批量增加的用户密码，此新密码即可直接开门
                                        注：新密码为4-6位任意数字
按6        #     #   设置为空        注：设置后屏蔽密码开门功能
按6 原密码 #   # #删除批量增加的用户密码注：设置后屏蔽密码开门功能。
退出键和返回键：按 “ * ”键
修改卡的使用密码：（必需要在卡加密的模式下面使用，无需在编程状态下）
按*键，黄灯亮刷用户卡（授权卡）后听到一声滴响，输入原始密码（旧密码）再按#键，黄绿灯交替闪烁，表示可以输入四位数的新密码按#键重新输入新密码按#键黄灯灭蜂鸣器响两声嘀嘀密码修改成功，在使用密码开门时，该密码既即可开门。

恢复出厂设置：（只恢复编程密码和参数设置，不删除卡片）
    在没有接触通电源的情况下，把J4（RESET）的跳线帽插入1,2脚（或是9P线的RESET灰线接地线后），再接通电源，听到嘀嘀两声后把J2的跳线帽插入2,3脚（或者是在不断电的情况下拔出RESET灰线），即恢复成功。
J4：接1和2脚为初始化单门机，2和3为正常工作。
